Jak podłączyć zraszacze? Kompletny poradnik krok po kroku

Samodzielne podłączenie zraszaczy ogrodowych to projekt, który może wydawać się skomplikowany, ale z odpowiednim planem i wiedzą jest w zasięgu każdego ogrodnika. W tym kompleksowym poradniku krok po kroku przeprowadzę Cię przez cały proces od wstępnego planowania, przez dobór komponentów, aż po montaż i uruchomienie systemu.

Krok 1: Stwórz mapę swojego ogrodu

Zanim zaczniesz kopać, musisz dokładnie zaplanować. Pierwszym i absolutnie kluczowym krokiem jest stworzenie precyzyjnego planu Twojej działki, najlepiej w skali, na przykład 1:100. Na tej mapie zaznacz wszystkie istotne elementy: obrys domu, granice trawnika, lokalizację rabat kwiatowych, krzewów, drzew, ścieżek, tarasu, a także miejsca, gdzie znajduje się ujęcie wody. Precyzyjne planowanie to podstawa, która zapewni efektywność całego systemu nawadniania i pozwoli uniknąć kosztownych błędów w przyszłości.

Krok 2: Sprawdź wydajność i ciśnienie źródła wody najważniejszy test

To jest moment, w którym dowiadujesz się, na co stać Twoje źródło wody. Bez tych danych nie dobierzesz odpowiedniej liczby zraszaczy do sekcji, co jest jednym z najczęstszych błędów. Musisz wykonać dwa kluczowe pomiary:

• Test wiadra (pomiar wydajności): Podstaw do kranu duże wiadro o znanej pojemności (np. 10 litrów). Odkręć wodę na maksimum i zmierz czas, w jakim wiadro się napełni. Następnie oblicz wydajność w litrach na minutę (np. 10 litrów / 0,5 minuty = 20 litrów/minutę).
• Pomiar ciśnienia statycznego: Za pomocą manometru podłączonego do kranu zmierz ciśnienie statyczne w Twojej instalacji. To ciśnienie, które panuje w systemie, gdy woda nie płynie. Pamiętaj, że optymalne ciśnienie robocze dla większości zraszaczy to 2 do 4 barów. Te parametry są absolutnie kluczowe dla prawidłowego doboru liczby zraszaczy w każdej sekcji nawadniania.

Krok 3: Podziel ogród na strefy (sekcje) nawadniania

Mając dane o wydajności i ciśnieniu, możesz przystąpić do podziału ogrodu na sekcje nawadniania. Jest to niezwykle ważne, ponieważ różne rośliny mają różne potrzeby wodne trawnik potrzebuje innej ilości wody niż rabaty z kwiatami czy krzewy. Ponadto, wydajność Twojego źródła wody ogranicza liczbę zraszaczy, które mogą pracować jednocześnie. Podział na sekcje pozwala na optymalne zarządzanie wodą, zapewniając każdej strefie odpowiednią dawkę, bez przeciążania systemu.

Krok 4: Wybierz odpowiednie typy zraszaczy do każdej strefy

Wybór odpowiednich zraszaczy jest kluczowy dla efektywnego nawadniania. Na rynku dostępne są różne typy, a każdy z nich najlepiej sprawdzi się w konkretnych warunkach:

• Zraszacze statyczne: Idealne do mniejszych, regularnych powierzchni, takich jak wąskie rabaty czy niewielkie fragmenty trawnika. Wyrzucają wodę w stałym strumieniu.
• Zraszacze rotacyjne/turbinowe: Doskonałe do średnich i dużych trawników, oferują zasięg do 15 metrów. Ich strumień wody obraca się, zapewniając równomierne pokrycie.
• Zraszacze pulsacyjne/młoteczkowe: Charakteryzują się dużym zasięgiem i są bardziej odporne na zanieczyszczoną wodę. Często stosowane na bardzo dużych powierzchniach.
• Zraszacze wahadłowe: Specjalnie zaprojektowane do nawadniania prostokątnych trawników, zapewniając równomierne pokrycie na całej długości.

Niezbędne komponenty: Co musisz kupić, by podłączyć zraszacze?

Serce systemu: Rury, złączki i zawory

W Polsce standardem w systemach nawadniania są rury polietylenowe (PE) ze względu na ich trwałość, elastyczność i odporność na warunki atmosferyczne. Najczęściej stosowane średnice to 25 mm i 32 mm. Rury 25 mm sprawdzą się w mniejszych ogrodach i na krótszych odcinkach, natomiast 32 mm są niezbędne do większych powierzchni i dłuższych linii, aby minimalizować straty ciśnienia. Oprócz rur, będziesz potrzebował szeregu złączek kolanek, trójników, redukcji, a także obejm siodłowych do podłączenia zraszaczy.

Główni wykonawcy: Jakie zraszacze i dysze wybrać?

Na tym etapie wracamy do Twojego planu. Wybór konkretnych modeli zraszaczy i dysz musi być zgodny z tym, co zaplanowałeś dla poszczególnych stref. Pamiętaj, że każdy typ zraszacza ma swoje specyficzne zastosowanie, a odpowiednio dobrane dysze zapewnią optymalne pokrycie i efektywność nawadniania. Nie spiesz się z tym wyborem to ma ogromny wpływ na jakość całego systemu.

Mózg operacji: Sterownik, elektrozawory i skrzynka zaworowa

Automatyczny system nawadniania nie mógłby działać bez tych trzech kluczowych elementów. Sterownik (najczęściej 24V AC) to prawdziwy "mózg" systemu, który zarządza harmonogramem podlewania, decydując, kiedy i która sekcja ma zostać uruchomiona. Elektrozawory, po jednym na każdą sekcję, to elementy wykonawcze, które otwierają i zamykają przepływ wody do danej strefy. Całość, czyli elektrozawory, umieszcza się w specjalnej skrzynce zaworowej, która chroni je przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych, zapewniając jednocześnie łatwy dostęp do konserwacji.

Niezbędnik instalatora: Lista narzędzi, które musisz mieć pod ręką

Przygotowanie odpowiednich narzędzi to połowa sukcesu. Oto lista podstawowych, które będą Ci potrzebne do samodzielnego montażu systemu nawadniania:

• Łopata i szpadel do kopania rowów
• Miarka zwijana i taśma miernicza
• Nożyce do rur PE (do precyzyjnego cięcia)
• Klucze nastawne i płaskie
• Manometr (do ponownego sprawdzenia ciśnienia)
• Taśma teflonowa lub pakuły do uszczelniania połączeń gwintowanych
• Poziomica (do prawidłowego osadzenia skrzynki zaworowej)
• Marker lub spray do oznaczania na ziemi
• Śrubokręty (do podłączeń elektrycznych sterownika)

Montaż krok po kroku: Jak prawidłowo podłączyć zraszacze w ogrodzie?

Przygotowanie terenu: Jak i gdzie kopać rowy pod instalację?

Zaczynamy od prac ziemnych. Wykopy pod rury powinny mieć głębokość około 25-30 cm. Jest to bardzo ważne z kilku powodów: taka głębokość chroni rury przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych) oraz, co istotniejsze w naszym klimacie, przed zamarzaniem wody w rurach zimą. Rowy kop na podstawie wcześniej przygotowanego planu, starając się, aby były możliwie proste i równomierne. Pamiętaj, że im głębiej, tym bezpieczniej dla instalacji.

Układanie rurociągu głównego i podłączanie sekcji

Po wykopaniu rowów przychodzi czas na układanie rur. Zacznij od rurociągu głównego, który doprowadzi wodę od źródła do skrzynki zaworowej, a następnie do poszczególnych sekcji. Układaj rury zgodnie z Twoim planem, pamiętając o wszystkich kolankach i trójnikach. Upewnij się, że wszystkie połączenia są szczelne to klucz do uniknięcia przyszłych przecieków i strat ciśnienia. Połącz rury złączkami skręcanymi lub zaciskowymi, w zależności od wybranego systemu.

Dwie szkoły montażu zraszaczy: Metoda sztywna czy elastyczna?

Podłączanie zraszaczy do rury zasilającej to moment, w którym możesz wybrać jedną z dwóch metod:

Metoda sztywna: Polega na wkręceniu zraszacza bezpośrednio w trójnik lub siodełko zamontowane na rurze. Jest to rozwiązanie prostsze i szybsze w montażu, jednak niezalecane. W przypadku uderzenia (np. kosiarką), zraszacz może zostać uszkodzony, a co gorsza, może pęknąć rura główna, co wiąże się z koniecznością rozkopywania i naprawy całej sekcji.

Metoda elastyczna: To zdecydowanie zalecane rozwiązanie. Wykorzystuje krótki odcinek giętkiego przewodu (np. typu Flex) połączony z rurą główną za pomocą obejmy siodłowej lub trójnika, a na drugim końcu ze zraszaczem. Dzięki temu zraszacz ma pewien luz i jest chroniony przed uszkodzeniami mechanicznymi. W przypadku uderzenia, przewód Flex amortyzuje siłę, minimalizując ryzyko uszkodzenia rury głównej i samego zraszacza.

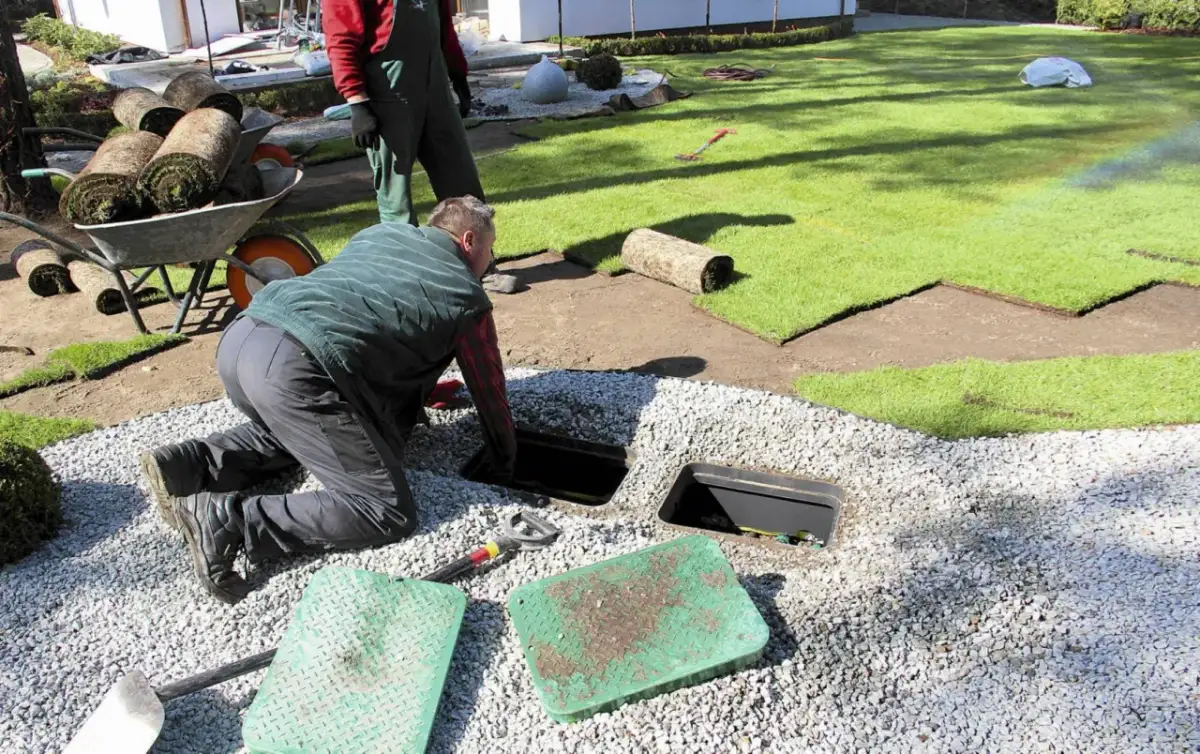

Montaż skrzynki zaworowej i podłączenie elektrozaworów

Skrzynka zaworowa to serce Twojego systemu, dlatego jej prawidłowy montaż jest niezwykle ważny. Wykop odpowiednio duży otwór w ziemi, tak aby skrzynka była stabilnie osadzona, a jej górna krawędź znajdowała się na poziomie gruntu. Następnie podłącz elektrozawory do rurociągu, zwracając uwagę na kierunek przepływu wody, który zazwyczaj jest oznaczony strzałką na korpusie zaworu. Upewnij się, że wszystkie połączenia są szczelne, używając taśmy teflonowej na gwintach. Pamiętaj, że każdy elektrozawór odpowiada za jedną sekcję nawadniania.

Schemat elektryczny bez tajemnic: Jak podłączyć sterownik do elektrozaworów?

Podłączenie elektryczne sterownika do elektrozaworów jest prostsze, niż mogłoby się wydawać, ale wymaga precyzji. Oto kroki, jak to zrobić:

1. Przygotowanie przewodów: Każdy elektrozawór ma dwa przewody. Zazwyczaj jeden jest wspólny dla wszystkich zaworów, a drugi to przewód sterujący dla konkretnej sekcji.
2. Podłączenie przewodu wspólnego (Common): Zbierz po jednym przewodzie z każdego elektrozaworu (zazwyczaj są to przewody tego samego koloru, np. czarne lub białe). Skręć je razem i podłącz do zacisku oznaczonego jako "C" (Common) w sterowniku. To jest wspólny punkt odniesienia dla wszystkich sekcji.
3. Podłączenie przewodów sekcyjnych: Pozostałe, wolne przewody z każdego elektrozaworu podłącz osobno do kolejnych zacisków sekcji w sterowniku. Na przykład, przewód z elektrozaworu sekcji 1 podłącz do zacisku "1", przewód z elektrozaworu sekcji 2 do zacisku "2" i tak dalej.
4. Zasilanie sterownika: Podłącz zasilacz sterownika do gniazdka elektrycznego i do odpowiednich zacisków zasilania w sterowniku (zazwyczaj oznaczone jako "24V AC" lub symbol wtyczki).

Instalacja czujnika deszczu podlewaj tylko wtedy, gdy trzeba

Czujnik deszczu to opcjonalny, ale bardzo przydatny element systemu nawadniania, który pomaga oszczędzać wodę. Jego rola jest prosta: automatycznie wstrzymuje nawadnianie, gdy pada deszcz, zapobiegając niepotrzebnemu podlewaniu. Podłącza się go do dedykowanych zacisków w sterowniku (zazwyczaj oznaczonych jako "Sensor" lub "Rain Sensor"). Po prawidłowym podłączeniu i aktywacji w ustawieniach sterownika, czujnik będzie monitorował opady i wysyłał sygnał do sterownika, aby ten wstrzymał zaplanowane cykle nawadniania.

Finałowe szlify: Testowanie i regulacja systemu nawadniania

Płukanie instalacji: Niezbędny krok przed montażem dysz

Zanim zamontujesz dysze w zraszaczach, musisz bezwzględnie przeprowadzić etap płukania instalacji. To krytyczny krok, którego pominięcie jest jednym z najczęstszych błędów prowadzących do problemów. Podczas montażu do rur mogły dostać się zanieczyszczenia piasek, ziemia, opiłki plastiku. Jeśli nie zostaną usunięte, z pewnością zatkają delikatne dysze zraszaczy. Aby przepłukać system, uruchom każdą sekcję na kilka minut z otwartymi korpusami zraszaczy (bez dysz), pozwalając wodzie swobodnie wypłukać wszelkie nieczystości.

Montaż i pierwsza regulacja zraszaczy wynurzalnych

Po przepłukaniu instalacji możesz przystąpić do montażu dysz w korpusach zraszaczy wynurzalnych. Wkręć dysze zgodnie z instrukcją producenta, a następnie zamontuj zraszacze w przygotowanych miejscach. Po uruchomieniu każdej sekcji, wykonaj wstępną regulację zasięgu i kąta pracy zraszaczy. Na tym etapie chodzi o zgrubne ustawienie, aby woda trafiała mniej więcej tam, gdzie powinna.

Programowanie sterownika: Ustawianie harmonogramu podlewania

Teraz czas na "nauczenie" sterownika, kiedy i jak ma podlewać. Wejdź w tryb programowania sterownika i ustaw optymalny harmonogram dla każdej sekcji. Weź pod uwagę:

• Pory dnia: Najlepiej podlewać wczesnym rankiem (przed wschodem słońca) lub późnym wieczorem, aby zminimalizować parowanie.
• Długość nawadniania: Dostosuj czas pracy każdej sekcji do potrzeb roślin i typu gleby. Lepiej podlewać rzadziej, ale dłużej, aby woda dotarła głębiej.
• Dni nawadniania: Ustal, w które dni tygodnia system ma pracować.

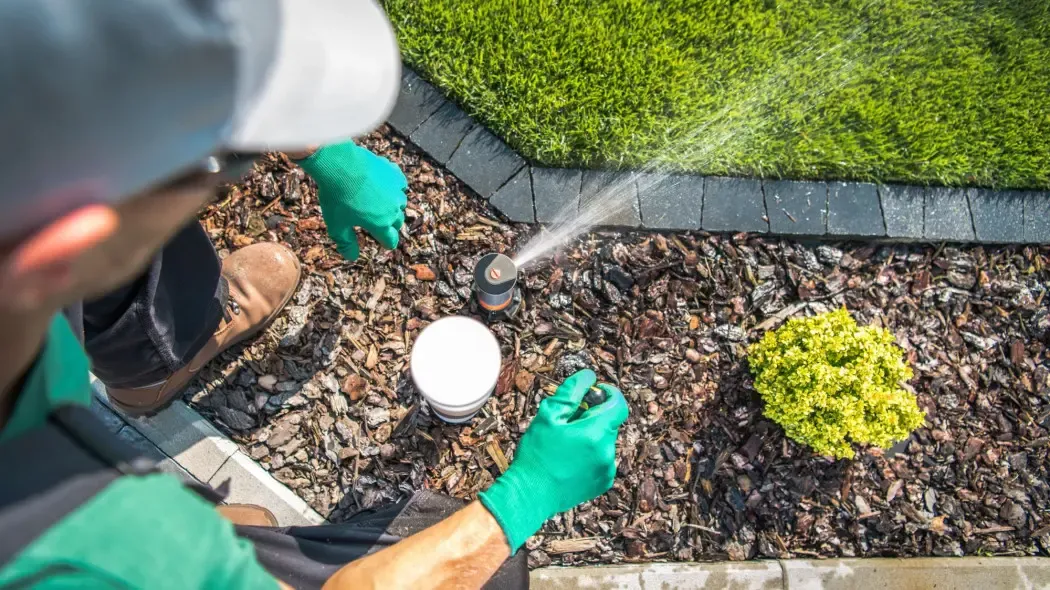

Ostateczne poprawki: Jak wyregulować zasięg i kąt pracy zraszaczy?

Po zaprogramowaniu sterownika i uruchomieniu systemu, przychodzi czas na precyzyjną regulację każdego zraszacza. Użyj specjalnego kluczyka (zazwyczaj dołączonego do zraszacza), aby dokładnie ustawić zasięg i kąt pracy. Celem jest zapewnienie optymalnego pokrycia trawnika i rabat, tak aby woda trafiała tylko tam, gdzie jest potrzebna, bez marnowania jej na ścieżki czy podjazdy. Pamiętaj o zasadzie "głowica do głowicy", o której opowiem więcej w następnej sekcji.

Unikaj typowych błędów: Rozwiązywanie problemów z nawadnianiem

Problem nr 1: Zraszacze nie wynurzają się lub mają słaby zasięg

To jeden z najczęstszych problemów, z którym się spotykam. Zazwyczaj jego przyczyną jest zbyt niskie ciśnienie wody w systemie lub zbyt duża liczba zraszaczy pracujących jednocześnie w jednej sekcji. Większość zraszaczy wymaga ciśnienia roboczego w zakresie od 2 do 4 barów. Jeśli ciśnienie jest niższe, zraszacze mogą nie wynurzać się w pełni lub ich strumień będzie zbyt krótki. Sprawdź ponownie wydajność i ciśnienie źródła wody, a następnie zweryfikuj, czy liczba zraszaczy w sekcji nie przekracza możliwości Twojej instalacji.

Problem nr 2: Suche plamy na trawniku, czyli o zasadzie "głowica do głowicy"

Suche plamy na trawniku to wyraźny sygnał, że nawadnianie jest nierównomierne. Najczęściej wynika to ze złego rozmieszczenia zraszaczy. Kluczową zasadą, którą zawsze powtarzam, jest zasada "głowica do głowicy". Oznacza to, że zasięg każdego zraszacza powinien sięgać do kolejnego zraszacza. Dzięki temu każdy punkt na trawniku jest nawadniany z dwóch lub więcej stron, co zapewnia równomierne pokrycie. Pominięcie tej zasady to jeden z najczęstszych błędów projektowych, prowadzący do frustracji i marnowania wody.

Problem nr 3: Przecieki na złączkach jak zapewnić 100% szczelności?

Przecieki na złączkach to irytujący problem, który często wynika z błędów montażowych. Aby zapewnić 100% szczelności, pamiętaj o kilku zasadach: po pierwsze, prawidłowo dokręcaj złączki ani za słabo, ani zbyt mocno, aby nie uszkodzić gwintów. Po drugie, zawsze używaj taśmy teflonowej lub pakuł na gwintach połączeń, zwłaszcza tych metalowych. Taśma teflonowa wypełnia mikroszczeliny i zapewnia doskonałe uszczelnienie. Nie oszczędzaj na niej lepiej użyć jej trochę więcej niż potem rozkopywać ogród w poszukiwaniu przecieku.

Problem nr 4: Zatkane dysze dlaczego płukanie systemu jest tak ważne?

Zatkane dysze to kolejny częsty problem, który niemal zawsze ma swoje źródło w pominięciu etapu płukania instalacji. Jak już wspominałem, przed zamontowaniem dysz w zraszaczach, należy bezwzględnie przepłukać cały system. Piasek, ziemia, opiłki plastiku wszystkie te zanieczyszczenia, które mogły dostać się do rur podczas montażu, są główną przyczyną zatykania się delikatnych otworów w dyszach. Płukanie to prosta czynność, która zajmuje niewiele czasu, a pozwala uniknąć wielu późniejszych frustracji i konieczności czyszczenia lub wymiany dysz.

Różne źródła wody: Jak podłączyć zraszacze do kranu lub pompy?

Podłączenie systemu do kranu ogrodowego

Podłączenie systemu nawadniania do standardowego kranu ogrodowego jest najprostszą opcją, szczególnie w mniejszych ogrodach. Wystarczy podłączyć rurociąg główny do kranu za pomocą odpowiedniego złącza. Pamiętaj jednak, że kran ogrodowy często dostarcza wodę pod ciśnieniem, które może być zbyt wysokie dla niektórych zraszaczy. W takim przypadku konieczne będzie zastosowanie reduktora ciśnienia, który zapewni optymalne ciśnienie robocze dla Twojego systemu i ochroni go przed uszkodzeniami.

Jak zintegrować zraszacze z pompą zanurzeniową lub hydroforem?

Jeśli Twoje źródło wody to studnia lub zbiornik na deszczówkę, system nawadniania będziesz musiał podłączyć do pompy zanurzeniowej lub hydroforu. Jest to bardziej zaawansowane rozwiązanie, które wymaga odpowiedniego doboru pompy. Musi ona zapewniać wystarczającą wydajność i ciśnienie, aby obsłużyć wszystkie sekcje nawadniania. Ważne jest, aby pompa była wyposażona w odpowiednie zabezpieczenia (np. przed pracą na sucho) oraz włącznik ciśnieniowy (w przypadku hydroforu), który będzie automatycznie uruchamiał i wyłączał pompę w zależności od zapotrzebowania na wodę. Podłączenie rurociągu głównego do pompy odbywa się zazwyczaj za pomocą elastycznego węża i odpowiednich złączek gwintowanych.
