Ile zraszaczy na sekcję? Oblicz idealną liczbę dla Twojego ogrodu

Planowanie efektywnego systemu nawadniania ogrodu to klucz do zdrowej i pięknej zieleni. Jednym z fundamentalnych wyzwań, przed którym staje każdy, kto chce stworzyć taki system, jest określenie optymalnej liczby zraszaczy, które można podłączyć do jednej linii, czyli sekcji. Ten poradnik ma na celu dostarczenie praktycznych wskazówek i wzorów, które pozwolą Ci samodzielnie dokonać tych obliczeń, zapewniając równomierne i oszczędne nawadnianie.

Ograniczenia w nawadnianiu: dlaczego nie podłączysz nieskończonej liczby zraszaczy?

Wielu moich klientów na początku myśli, że wystarczy po prostu podłączyć tyle zraszaczy, ile zmieści się na danym obszarze. Niestety, rzeczywistość jest nieco bardziej skomplikowana. Maksymalna liczba zraszaczy, jaką możesz podłączyć do jednej sekcji, jest ściśle ograniczona przez dwa kluczowe parametry Twojego źródła wody: jego wydajność (przepływ) oraz ciśnienie dynamiczne. Te dwa czynniki działają jak "wąskie gardła" całego systemu, decydując o tym, ile wody i z jaką siłą może być dostarczone do zraszaczy. Ignorowanie ich to prosta droga do nieskutecznego nawadniania, gdzie część trawnika będzie sucha, a inna zalana.

Czym jest sekcja nawadniająca i dlaczego jest niezbędna?

Sekcja nawadniająca to nic innego jak wydzielony obwód w Twoim systemie, który jest sterowany przez jeden elektrozawór. W praktyce oznacza to, że wszystkie zraszacze podłączone do tej sekcji uruchamiają się i wyłączają jednocześnie. Podział ogrodu na sekcje jest absolutnie niezbędny, ponieważ pozwala na optymalne zarządzanie wodą. Rzadko kiedy jedno źródło wody jest w stanie obsłużyć wszystkie zraszacze w ogrodzie jednocześnie. Dzięki sekcjom, możemy podzielić duży obszar na mniejsze strefy, nawadniając je po kolei, co zapewnia prawidłowe ciśnienie i przepływ dla każdego zraszaczy, a tym samym równomierne nawodnienie całego terenu.

Krok 1: poznaj swoje źródło wody fundament wydajnego systemu

Zanim w ogóle zaczniesz myśleć o konkretnych modelach zraszaczy czy układaniu rur, musisz dokładnie poznać możliwości swojego źródła wody. To jest absolutny fundament. Bez precyzyjnych danych na temat wydajności i ciśnienia, wszelkie dalsze obliczenia będą jedynie zgadywaniem, a to z kolei może prowadzić do kosztownych błędów w projekcie i rozczarowania z działania systemu. Poświęć trochę czasu na ten pierwszy krok to inwestycja, która się opłaci.

Jak prosto zmierzyć wydajność kranu? Metoda z wiadrem i stoperem

Zmierzanie wydajności Twojego źródła wody jest zaskakująco proste i nie wymaga specjalistycznego sprzętu. Wystarczy wiadro o znanej pojemności i stoper. Oto jak to zrobić krok po kroku:

1. Przygotuj wiadro: Wybierz wiadro, którego pojemność znasz, np. 10-litrowe.
2. Odkręć kran na maksa: Podłącz wiadro do kranu, z którego będzie pobierana woda do systemu nawadniania, i odkręć go na pełen przepływ.
3. Mierz czas: Używając stopera, zmierz dokładnie, ile czasu zajmuje napełnienie wiadra do pełna.
4. Oblicz wydajność: Wykorzystaj prosty wzór. Jeśli na przykład 10-litrowe wiadro napełniło się w 15 sekund, obliczenie wygląda tak: (10 litrów / 15 sekund) * 60 sekund = 40 litrów na minutę. To jest Twoja wydajność źródła wody.

Ciśnienie statyczne a dynamiczne: co naprawdę ma znaczenie dla zraszaczy?

W kontekście nawadniania często słyszy się o ciśnieniu. Ważne jest, aby rozróżnić dwa jego rodzaje: ciśnienie statyczne i dynamiczne. Ciśnienie statyczne to ciśnienie wody w instalacji, gdy nie ma żadnego przepływu wszystkie krany są zakręcone, a zraszacze wyłączone. Jest to wartość, którą często podaje wodociąg. Jednak dla prawidłowego działania zraszaczy kluczowe jest ciśnienie dynamiczne. To ciśnienie mierzone podczas przepływu wody, czyli wtedy, gdy zraszacze pracują i woda jest pobierana z instalacji. Ciśnienie dynamiczne jest zawsze niższe niż statyczne, ponieważ część energii jest zużywana na pokonanie oporów w rurach i elementach systemu. To właśnie ciśnienie dynamiczne decyduje o zasięgu, równomierności i efektywności pracy Twoich zraszaczy.

Jak sprawdzić ciśnienie w instalacji za pomocą manometru?

Pomiar ciśnienia w instalacji jest równie ważny jak pomiar wydajności. Do tego celu potrzebujesz manometru. Najprostszym sposobem jest podłączenie manometru do kranu ogrodowego, który znajduje się najbliżej miejsca, gdzie będzie podłączony system nawadniania. Odkręć kran i odczytaj wartość. Pamiętaj, aby zmierzyć ciśnienie zarówno statyczne (gdy wszystkie inne krany są zakręcone), jak i dynamiczne (gdy np. włączysz inny kran w domu, aby zasymulować pobór wody). To drugie da Ci lepsze pojęcie o tym, co dzieje się w systemie podczas pracy.

Krok 2: wybór zraszaczy i ich zapotrzebowanie na wodę

Kiedy już wiesz, ile wody i z jakim ciśnieniem może dostarczyć Twoje źródło, czas zastanowić się nad sercem systemu zraszaczami. Wybór odpowiednich modeli i zrozumienie ich zapotrzebowania na wodę to drugi kluczowy element, który pozwoli Ci precyzyjnie obliczyć wydajność każdej sekcji. Pamiętaj, że każdy zraszacz to "pożeracz" wody, a ich sumaryczny apetyt musi być zaspokojony przez Twoje źródło.

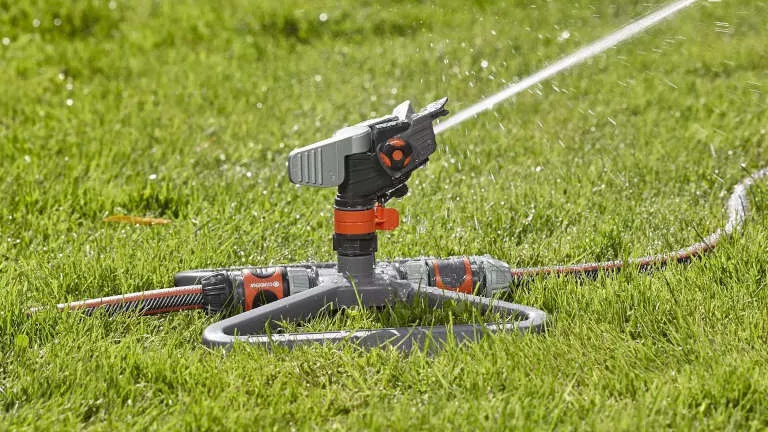

Zraszacze statyczne vs. rotacyjne: który typ pobiera więcej wody?

Na rynku dostępne są głównie dwa typy zraszaczy do trawników: statyczne (tzw. spray) i rotacyjne (turbinowe). Różnią się one zarówno sposobem pracy, zasięgiem, jak i co najważniejsze dla naszych obliczeń poborem wody:

• Zraszacze statyczne (spray): Charakteryzują się stałym strumieniem wody, który pokrywa określony wycinek koła lub całe koło. Mają zazwyczaj mniejszy zasięg (od 1,5 do około 5,5 metra), ale jednocześnie większy pobór wody na minutę w porównaniu do zraszaczy rotacyjnych. Idealnie nadają się do nawadniania małych i średnich, nieregularnych powierzchni.
• Zraszacze rotacyjne (turbinowe): Pracują na zasadzie obracającej się dyszy, która wyrzuca jeden lub kilka strumieni wody na większą odległość (od 5 do nawet 15-20 metrów). Dzięki temu mają mniejszy pobór wody na minutę niż zraszacze statyczne, ale potrzebują więcej czasu na nawodnienie tej samej powierzchni. Doskonale sprawdzają się na dużych, otwartych trawnikach.

Z mojego doświadczenia wynika, że często ludzie nie zdają sobie sprawy z tej różnicy, co prowadzi do błędnych założeń w projekcie. Zawsze sprawdzaj specyfikację!

Jak czytać tabele producentów? Zrozumienie parametrów zraszacza

Producenci tacy jak Rain Bird, Hunter czy Gardena zawsze udostępniają szczegółowe tabele techniczne dla swoich zraszaczy. To Twoja biblia! W tych tabelach znajdziesz kluczowe informacje, takie jak: wydatek wody (przepływ) dla danego modelu przy określonym ciśnieniu roboczym, zasięg, kąt nawadniania i typ dyszy. Przykładowa tabela może wyglądać tak:

Model zraszacza	Ciśnienie (Bar)	Wydatek wody (l/min)	Zasięg (m)
Hunter PGP-ADJ	2.0	6.5	7.0
Hunter PGP-ADJ	3.0	8.2	8.5
Hunter PGP-ADJ	4.0	9.8	9.5
Rain Bird 5004-PC	2.5	7.5	8.0
Rain Bird 5004-PC	3.5	9.0	9.0

Zwróć uwagę, że wydatek wody rośnie wraz z ciśnieniem. Musisz wybrać wartość odpowiadającą ciśnieniu dynamicznemu, które zmierzyłeś w swojej instalacji.

Praktyczny przykład: ile wody zużywa popularny zraszacz rotacyjny przy ciśnieniu 3 Bar?

Posłużmy się przykładem zraszacza rotacyjnego Hunter PGP-ADJ. Jeśli Twoje ciśnienie dynamiczne w instalacji wynosi około 3 Bar, to zgodnie z hipotetyczną tabelą, jeden taki zraszacz zużyje około 8,2 litra wody na minutę. Ta wartość jest absolutnie kluczowa do dalszych obliczeń, ponieważ to właśnie sumaryczne zapotrzebowanie wszystkich zraszaczy na sekcji musi być mniejsze niż wydajność Twojego źródła wody.

Krok 3: obliczanie maksymalnej liczby zraszaczy na sekcji praktyczny poradnik

Dotarliśmy do sedna sprawy! Teraz, mając wszystkie niezbędne dane wydajność Twojego źródła wody oraz zapotrzebowanie na wodę wybranych zraszaczy możemy przejść do obliczenia maksymalnej liczby zraszaczy, które możesz podłączyć do jednej sekcji. To jest moment, w którym teoria zamienia się w praktykę i pozwala na stworzenie efektywnego projektu.

Złota zasada 80%: dlaczego warto zostawić margines bezpieczeństwa?

W projektowaniu systemów nawadniania stosuję zawsze "złotą zasadę 80-90%". Oznacza ona, że łączny pobór wody przez wszystkie zraszacze na danej sekcji nie powinien przekraczać 80%, maksymalnie 90% maksymalnej wydajności Twojego źródła wody. Dlaczego? Zostawienie marginesu bezpieczeństwa jest kluczowe z kilku powodów:

• Wahania ciśnienia: Ciśnienie w sieci wodociągowej może się zmieniać w ciągu dnia, zwłaszcza w godzinach szczytu.
• Straty w instalacji: Zawsze występują nieprzewidziane straty ciśnienia w rurach, złączkach czy zaworach, których nie da się idealnie oszacować.
• Starzenie się systemu: Z czasem pompa może tracić wydajność, a rury mogą zarastać osadami.
• Optymalna praca zraszaczy: Zapewnienie niewielkiego zapasu gwarantuje, że zraszacze będą pracować w optymalnych warunkach, nawet przy drobnych spadkach ciśnienia.

Dzięki temu marginesowi masz pewność, że Twój system będzie działał niezawodnie przez lata.

Wzór na sukces: Suma wydatków zraszaczy ≤ Wydajność źródła

Główny wzór, który pozwoli Ci obliczyć maksymalną liczbę zraszaczy na sekcji, wygląda następująco:

Suma wydatków zraszaczy na sekcji ≤ (Wydajność źródła wody * 0.8 lub 0.9)

• Suma wydatków zraszaczy na sekcji: To po prostu liczba zraszaczy pomnożona przez wydatek wody jednego zraszacza (w l/min).
• Wydajność źródła wody: To wartość, którą zmierzyłeś w Kroku 1 (w l/min).
• 0.8 lub 0.9: To wspomniany margines bezpieczeństwa (80% lub 90%). Ja zazwyczaj rekomenduję 80% dla większej pewności.

Ten wzór mówi jasno: całkowite zapotrzebowanie na wodę wszystkich zraszaczy na jednej sekcji nie może przekroczyć dostępnej wydajności źródła wody, z uwzględnieniem buforu bezpieczeństwa.

Przykład obliczeniowy: Mam źródło 35 l/min, ile zraszaczy statycznych mogę podłączyć?

Przejdźmy do konkretnego przykładu, aby wszystko stało się jasne:

1. Zmierzona wydajność źródła wody: Załóżmy, że zmierzyłeś wydajność swojego kranu i wynosi ona 35 litrów na minutę.
2. Wydatek wody jednego zraszacza: Wybrałeś zraszacze statyczne, a z tabeli producenta wynika, że jeden taki zraszacz zużywa 8 litrów na minutę przy Twoim ciśnieniu dynamicznym.
3. Zastosuj margines bezpieczeństwa: Oblicz 80% wydajności źródła: 35 l/min * 0.8 = 28 l/min. To jest maksymalna ilość wody, jaką możesz przeznaczyć na jedną sekcję.
4. Oblicz maksymalną liczbę zraszaczy: Podziel dostępną wydajność (z marginesem) przez wydatek jednego zraszacza: 28 l/min / 8 l/min = 3.5 zraszacza.

Oczywiście nie możesz podłączyć pół zraszacza. Oznacza to, że na tej sekcji możesz bezpiecznie podłączyć 3 zraszacze statyczne. Podłączenie czterech przekroczyłoby zalecany margines bezpieczeństwa i mogłoby skutkować spadkiem efektywności nawadniania.

Jak uwzględnić przyszły spadek wydajności pompy lub sieci wodociągowej?

Projektując system nawadniania, warto myśleć perspektywicznie. Pompy z czasem tracą swoją wydajność, a ciśnienie w sieci wodociągowej może ulegać wahaniom, zwłaszcza w starszych instalacjach lub w okresach zwiększonego zapotrzebowania na wodę. Dlatego właśnie zasada 80-90% jest tak ważna. Pozostawienie tego marginesu bezpieczeństwa minimalizuje ryzyko, że za kilka lat Twój system przestanie działać optymalnie. Jeśli masz starszą pompę lub wiesz, że Twoja sieć wodociągowa bywa problematyczna, rozważ zastosowanie nawet 70% marginesu, aby zapewnić sobie spokój ducha na długie lata.

Wpływ instalacji na wydajność: czynniki, o których musisz pamiętać

Obliczenia wydajności źródła i zapotrzebowania zraszaczy to jedno, ale sama instalacja rury, złączki, zawory również ma ogromny wpływ na ostateczne ciśnienie i przepływ wody. Często widzę, jak początkujący projektanci pomijają te czynniki, co prowadzi do rozczarowania, gdy system nie działa tak, jak powinien. Pamiętaj, że każdy element na drodze wody od źródła do zraszacza generuje pewne straty ciśnienia, które kumulują się i mogą znacząco obniżyć efektywność nawadniania.

Średnica rury ma znaczenie: kiedy Ø25 mm wystarczy, a kiedy potrzebujesz Ø32 mm?

Średnica rur, którymi prowadzisz wodę do zraszaczy, jest jednym z najważniejszych czynników wpływających na straty ciśnienia. Im mniejsza średnica i dłuższa rura, tym większy spadek ciśnienia na jej końcu. W ogrodowych systemach nawadniania najczęściej stosuje się rury PE o średnicach Ø25 mm i Ø32 mm. Oto moje wskazówki:

• Rura Ø25 mm: Zazwyczaj wystarcza dla sekcji zraszaczy statycznych, zwłaszcza na krótszych odcinkach (do około 20-30 metrów), gdzie przepływy wody są niższe.
• Rura Ø32 mm: Jest zdecydowanie zalecana dla sekcji zraszaczy rotacyjnych, które wymagają większych przepływów, oraz dla dłuższych sekcji (powyżej 30 metrów), niezależnie od typu zraszaczy. Większa średnica rury minimalizuje straty ciśnienia, zapewniając lepsze parametry pracy zraszaczy.

Nigdy nie oszczędzaj na średnicy rur, jeśli masz wątpliwości zawsze wybierz większą. To niewielki dodatkowy koszt, który zapewni Ci prawidłowe działanie systemu.

Ukryci "złodzieje" ciśnienia: elektrozawór, filtr i kolanka w instalacji

Oprócz długości i średnicy rur, na straty ciśnienia wpływają również wszystkie elementy instalacji. Nazywam je "złodziejami" ciśnienia, bo każdy z nich pochłania cenną energię wody:

• Elektrozawór: Każdy elektrozawór, który steruje sekcją, powoduje spadek ciśnienia. W zależności od modelu i przepływu, może to być około 0.2 do 0.5 Bar.
• Filtr: Jeśli w instalacji masz filtr (co jest bardzo zalecane, zwłaszcza przy wodzie ze studni), on również generuje spadek ciśnienia, często w zakresie 0.3 do 0.5 Bar. Regularne czyszczenie filtra minimalizuje te straty.
• Kolanka, trójniki, złączki: Każda zmiana kierunku przepływu wody, każde połączenie, każdy element armatury powoduje niewielki spadek ciśnienia. Im więcej takich elementów na sekcji, tym większe sumaryczne straty. Staraj się projektować instalację z jak najmniejszą liczbą ostrych zakrętów i zbędnych złączek.

Sumarycznie, na samym elektrozaworze i filtrze możesz stracić nawet 0.5-1.0 Bar ciśnienia, co jest znaczącą wartością i musi być uwzględnione w projekcie.

Jak oszacować straty ciśnienia na długości rurociągu?

Oszacowanie strat ciśnienia na długości rurociągu jest bardziej zaawansowane i wymaga specjalistycznych tabel lub programów. Ogólna zasada jest taka: im dłuższa i węższa rura, tym większy spadek ciśnienia. Dla typowych rur PE w systemach ogrodowych, spadek ciśnienia wynosi zazwyczaj od 0.05 do 0.2 Bar na każde 10 metrów rury, w zależności od jej średnicy i przepływu. W praktyce, dla sekcji zraszających, jeśli długość rury głównej do najdalszego zraszacza przekracza 30-40 metrów, straty ciśnienia stają się na tyle znaczące, że mogą obniżyć efektywność końcowych zraszaczy. Dlatego tak ważne jest, aby projektować sekcje o rozsądnej długości i stosować odpowiednie średnice rur.

Najczęstsze błędy w projektowaniu sekcji i jak ich unikać

Po latach pracy w branży widziałem wiele systemów nawadniania zarówno tych doskonale zaprojektowanych, jak i tych, które wymagały gruntownej poprawy. Pozwól, że podzielę się z Tobą najczęstszymi błędami, abyś mógł ich uniknąć i cieszyć się bezproblemowym systemem.

Mieszanie zraszaczy statycznych i rotacyjnych na jednej linii: dlaczego to zły pomysł?

To jeden z najczęściej popełnianych błędów przez osoby, które samodzielnie projektują system. Nigdy, przenigdy nie łącz zraszaczy statycznych i rotacyjnych na jednej sekcji! Dlaczego? Powód jest prosty: te dwa typy zraszaczy mają zupełnie inny "opad wody", czyli ilość wody, jaką dostarczają na daną powierzchnię w jednostce czasu. Zraszacze statyczne mają bardzo wysoki opad (szybko nawadniają), natomiast rotacyjne niski (potrzebują więcej czasu). Jeśli połączysz je na jednej sekcji, to w czasie, gdy zraszacze rotacyjne ledwo zaczną nawadniać teren, zraszacze statyczne już go zaleją. Efekt? Nierównomierne nawadnianie: jedne miejsca będą przesuszone, inne zalane, a trawnik będzie wyglądał nieestetycznie i chorował.

Ignorowanie specyfikacji producenta: skutki zbyt niskiego ciśnienia

Każdy producent zraszaczy podaje w specyfikacji optymalny zakres ciśnienia roboczego dla danego modelu. Ignorowanie tych zaleceń to prosta droga do problemów. Co się dzieje, gdy ciśnienie jest:

• Zbyt niskie: Zraszacze nie osiągają pełnego zasięgu, strumienie wody są słabe i nierównomierne, a obszar nie jest odpowiednio nawodniony. Często widać wtedy, jak woda po prostu "leje się" z dyszy, zamiast być rozpylana.
• Zbyt wysokie: Woda jest nadmiernie rozpylana, tworząc mgiełkę. Taka mgiełka jest bardzo podatna na parowanie i zwiewanie przez wiatr, co prowadzi do ogromnych strat wody i nieskutecznego nawadniania. W efekcie zużywasz więcej wody, a trawnik i tak jest suchy.

Zawsze upewnij się, że Twoje ciśnienie dynamiczne mieści się w zakresie rekomendowanym przez producenta dla wybranych zraszaczy.

Zbyt długa sekcja: nierównomierne nawadnianie gwarantowane

Kolejnym błędem jest projektowanie zbyt długich sekcji. Jak już wspomniałem, ciśnienie spada na długości rur. Jeśli sekcja jest zbyt długa, zraszacze znajdujące się na jej początku będą miały znacznie wyższe ciśnienie i lepszy zasięg niż te na końcu linii. W rezultacie początek sekcji będzie nadmiernie nawodniony, podczas gdy jej koniec będzie cierpiał z powodu niedoboru wody. Aby tego uniknąć, staraj się utrzymywać sekcje w rozsądnych długościach i, jeśli to konieczne, dzielić obszar na więcej mniejszych sekcji, nawet jeśli oznacza to użycie większej liczby elektrozaworów. Lepiej mieć więcej, krótszych i wydajnych sekcji, niż jedną długą i nieskuteczną.

Podsumowanie: planowanie sekcji to prosta matematyka

Jak widać, planowanie liczby zraszaczy na sekcji w systemie nawadniania to nie czarna magia, a raczej logiczny proces oparty na prostych obliczeniach. Jeśli znasz podstawowe zasady i parametry swojego źródła wody oraz wybranych zraszaczy, jesteś w stanie samodzielnie zaprojektować efektywny system. To inwestycja w zdrowie Twojego ogrodu i oszczędność wody w dłuższej perspektywie.

Kluczowe wnioski: jak w 3 krokach zaplanować wydajną sekcję?

Aby ułatwić Ci zapamiętanie najważniejszych informacji, zebrałem kluczowe kroki w pigułce:

1. Poznaj swoje źródło wody: Zmierz dokładnie wydajność (l/min) i ciśnienie dynamiczne (Bar) swojego kranu/wodociągu. To fundament.
2. Wybierz odpowiednie zraszacze: Dopasuj zraszacze do obszaru i sprawdź ich wydatek wody z tabel producenta przy zmierzonym ciśnieniu dynamicznym. Pamiętaj, aby nie mieszać zraszaczy statycznych i rotacyjnych na tej samej sekcji!
3. Oblicz i zastosuj margines bezpieczeństwa: Suma wydatków wody wszystkich zraszaczy na sekcji nie powinna przekraczać 80-90% wydajności Twojego źródła. Uwzględnij też straty ciśnienia w rurach i elementach instalacji.

Kiedy warto rozważyć pomoc profesjonalisty?

Chociaż ten poradnik daje solidne podstawy do samodzielnego projektowania, są sytuacje, w których warto rozważyć skorzystanie z pomocy profesjonalisty. Jeśli masz bardzo duży i skomplikowany ogród, nietypowe źródło wody (np. studnia z niską wydajnością), albo po prostu brakuje Ci czasu i pewności do samodzielnych obliczeń, ekspert może pomóc Ci stworzyć optymalne i bezbłędne rozwiązanie. Inwestycja w dobry projekt to gwarancja, że Twój system nawadniania będzie działał efektywnie przez wiele lat.
